氣動量儀是以壓縮空氣為介質，通過氣體流量或壓力的變化來測量物體尺寸、形狀和位置等參數的精密測量儀器。

工作原理

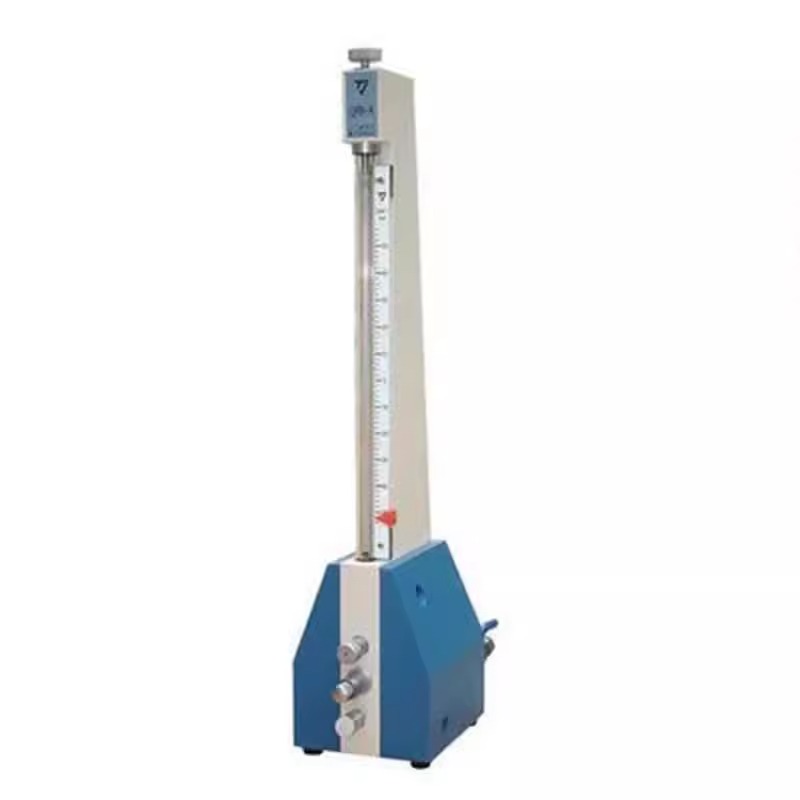

將長度信號轉化為氣流信號，通過有刻度的玻璃管內的浮標示值（浮標式氣動測量儀），或通過氣電轉換器將氣信號轉換為電信號由發光管組成的光柱示值（電子柱式氣動測量儀）1。

結構組成

• 氣動長度傳感器：用于感受被測物體的尺寸變化，并將其轉換為相應的氣動信號。

• 指示器（表）：用于顯示測量結果，常見的有浮標式指示器和電子柱式指示器。

• 空氣過濾器：用于過濾壓縮空氣中的雜質和水分，保證氣動量儀的正常工作。

• 穩壓器：用于穩定壓縮空氣的壓力，確保測量結果的準確性。

主要類型1

• 壓力式氣動量儀：差壓水柱式、波紋管式、薄膜式和膜盒式等。

• 流量式氣動量儀：采用浮子和錐度玻璃管作為轉換元件，又稱浮標式氣動量儀。

優點1

• 測量項目多：可測量長度、形狀和位置誤差等，尤其適用于某些用機械量具和量儀難以解決的測量，如深孔內徑、小孔內徑、窄槽寬度等。

• 精度高：放大倍數較高，人為誤差較小，工作時無機械摩擦，所以沒有回程誤差。

• 操作簡便：讀數容易，能夠進行連續測量，很容易看出各尺寸是否合格。

• 非接觸測量：測量頭與被測表面不直接接觸，減少測量力對測量結果的影響，同時避免劃傷被測件表面，對薄壁零件和軟金屬零件的測量尤為適用。

• 使用壽命長：由于非接觸測量，測量頭可以減少磨損，延長使用期限。氣動量儀主體和測量頭之間采用軟管連接，可實現遠距離測量。

• 維護方便：結構簡單，工作可靠，調整、使用和維修都十分方便。

應用領域

• 機械制造：用于測量各種機械零件的尺寸、形狀和位置誤差，如汽車零部件、航空航天零件、軸承、齒輪等。

• 電子制造：用于測量電子元器件的尺寸、形狀和位置誤差，如集成電路、晶體管、電容、電阻等。

• 儀器儀表：用于測量儀器儀表的零部件尺寸、形狀和位置誤差，如壓力表、溫度計、流量計等。

• 塑料制品：用于測量塑料制品的尺寸、形狀和位置誤差，如塑料管材、塑料薄膜、塑料容器等。
